AII1300-1.3/1.02配件:配套风机技术说明
1.配件:配套风机设计选型:
1.1配件:风机设计参数(工况点)
介 质: 空气
介质密度:ρ=ρ=1.16kg/m3
进口温度:t=20℃
流量:Q=1300m3/min
大气压力:P=99.99kPa
升压:P=2800mmH2O
轴功率:N=746kW
配电机:JK15-2-900KW/10KV 2980 r/min
1.2配件:风机选型:AII1300-1.3/1.02配件:配套风机
1.3 配件:风机结构特点:
本系列配件:配套风机用于输送SO2（二氧化硫）气体、煤气和空气等气体,具有压力高、耗电省、噪音低、使用维修方便、运转平稳、密封可靠等特点.
本风机为单吸入双支撑结构,配件:风机与电动机用联轴器驱动,从电动机端看,风机转子为逆时针方向旋转.风机上方进气,下水平0°出气.(即左0°)
机壳和进气室由铸铁制成,利于防振和吸收噪音.机壳和进气室水平剖分为上下两半,便于维修,在机壳上方设有冲洗孔,下方有排污孔,便于清洗机壳内污物.下机壳安装在左右铸铁底座上.

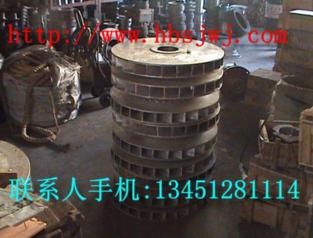

转子由主轴和叶轮等组成.主轴用优质碳素钢制造,叶轮为焊接结构,选用高强度具有一定耐腐蚀性的优质合金钢材料,以保证叶轮有足够的强度并安全运行,叶片型式为后向型,与前、后盘焊接一起.转子装配后作静、动平衡校正,保证风机运转平稳可靠.
支撑和止推轴承均采用稀油站强制供油润滑的滑动轴承.左、右轴承箱由铸铁制成,并分别安放在底座上.
风机的轴封采用低压端(进气端)迷宫式密封,高压端(出气端)采用两道迷宫式密封,在两道迷宫式密封的中间有一空腔,将经过第一道密封后所泄漏的气体引入进气管,在第二道密封上设置有油杯,向密封里注黄油,同时在迷宫式密封的齿型、齿数、齿腔及密封间隙的设计上充分考虑到,使进入密封腔的气体所产生强烈的漩涡损失,确保气体的零泄漏.
润滑系统有稀油站和高位油箱等组成,稀油站设有两台油泵,一用一备,确保意外情况供油.当稀油站上的油泵突然停电时或其他紧急情况时,高位油箱可以向轴承供油一定时间,使风机安全停机.
1.4配件:风机结构和主要部件材质:
1.4.1配件:风机结构和主要参数
结构:单吸双支撑
进、出口方向:风机上方进气,下水平0°出气.(即左0°)
连接方式:弹性联轴器连接
密封形式:迷宫密封,密封可靠.
轴承型式:滑动轴承,强制润滑.
排污方式:机壳下部设有排污口,并带有法兰.
转子部件:叶轮为焊接结构.
1.4.2主要部件材质
主轴:45#
叶轮:14MnMoV
机壳:HT250(树脂沙工艺)
轴承箱:HT250(树脂沙工艺)
轴瓦:ZG35+巴氏合金
2.配套产品:
2.1配套电机:
型号:JK15-2
功率:N=900kW
电压:P=10kV
转速:r=2980r/min
2.2稀油站
型号:XYZ-63
油量:Q=63L/min
油压:P=0.4Mpa
3．风机设计制造中采用的标准
3.1．材料标准
择优选用国标、部标、行业标准,对国外引进的材料,参照国际标准或引进国际标准.
3.2．风机的设计、制造、试验、检测等采用如下标准:
(1)风机和罗茨配件:风机噪声测量方法,GB/T2888-1991.
(2)通风机基本型式、尺寸、参数及性能曲线,GB/T3235-1999.
(3)通风机空气动力性能试验方法,GB/T 1236-1985.
(4)离心和轴流式配件:风机、压缩机热力性能试验,JB/T 3165-1999.
(5)通风机现场试验,GB/T 10178-1988.
(6)通风机叶轮超速试验,JB/T6445-1992.
(7)通风机转子平衡,JB/T9101-1999.
(8)通风机振动检测及其限值,JB/T8689-1998.
(9)风机用铸铁件技术条件,JB/T6887-1993.
(10)风机用铸钢件技术条件,JB/T6888-1993.
(11)通风机焊接质量检验,JB/T 10213-2000.
(12)通风机铆焊件技术要求,JB/T 10214-2000.
(13)通风机涂装技术条件,JB/T6886-1993.
(14)风机包装通用技术条件,JB/T6444-1992.
4、机组供货范围:（单台套）
风机本体 1台
联轴器
1套
地脚螺栓及随机附件 1套
电动机
1台
稀油站XYZ-63 1台
高位油箱 1台
